BA BV BE
广电机柜

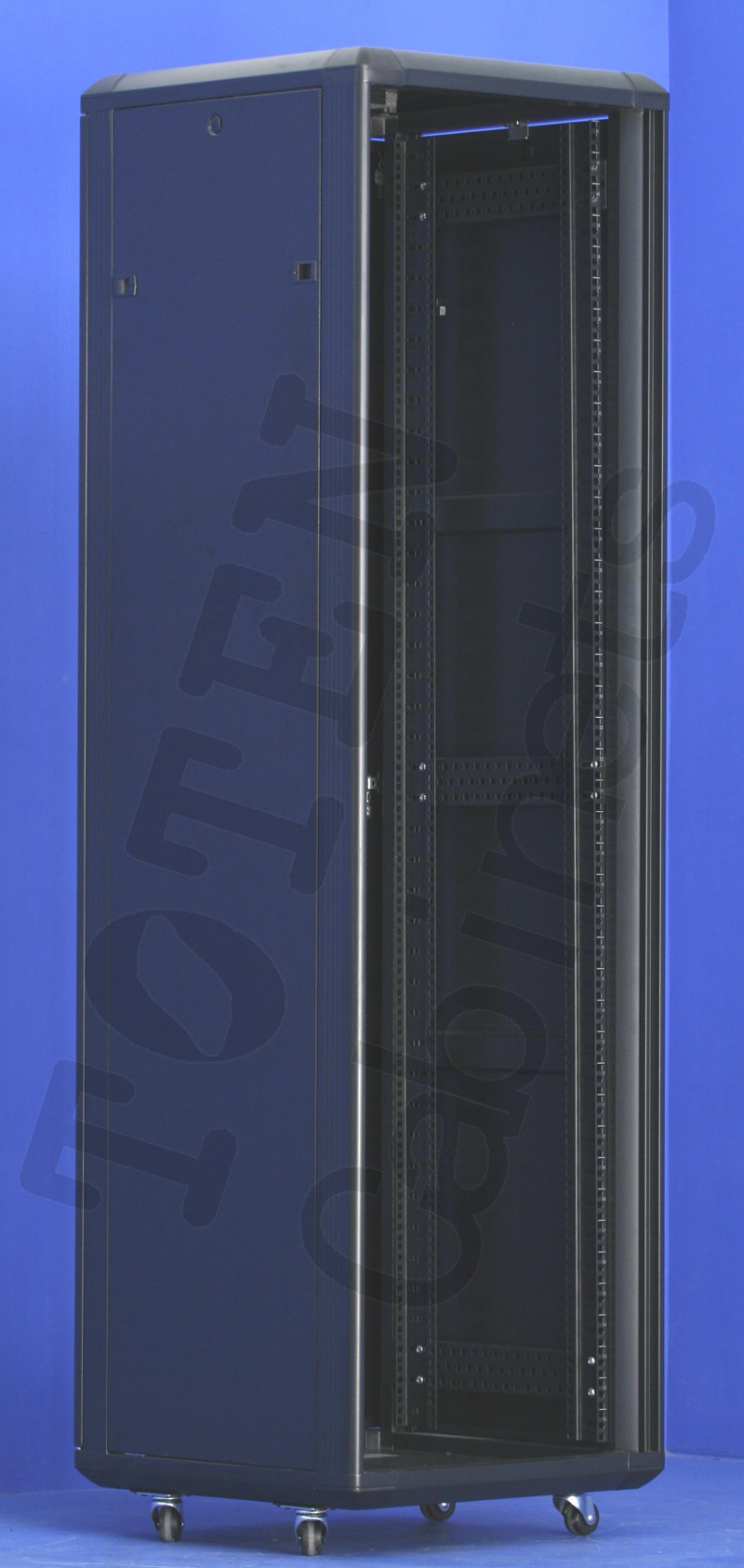

BA广电机柜

产品主要规格及性能

标准:

    符合ANSI/EIA RS-310-D、IEC297-2、DIN41491;PART1、DIN41494;PART7标准.

特点:

  • 铝型材框架,重量轻,结构紧凑;
  • 全拼装结构, 快速装配(专利);大幅度(50%)节省运输及贮存费用;
  • 内部调节支脚;
  • 机柜顶部和机柜底部均开有带防尘功能的走线孔, 走线孔尺寸可按需调整;
  • 高密度网孔后门,通风率达到目的55%以上,一揽子解决了机械保护、通风散热、外部观察机器运行状态三方面的使用要求;
  • 月光旋把机柜门锁;
  • 配件通用性高;
  • 散件包装体积仅为整柜体积的1/3左右。

承载:

     静载800KG.

防护等级:

  • IP20

主要材料:

  • 框架: 铝合金型材;
  • 其余:SPCC优质冷轧钢板, 厚度:方孔条2.0mm,安装梁1.5mm,其它1.2mm。



表面处理:

  • 脱脂、酸洗、磷化、静电喷塑.

BA广电机柜订购代号

订购代码

容量
(U)

宽度
(mm)

深度
(mm)

高度
(mm)

包装尺寸
W*D*H

体积
(CBM)

BA.6618.90■

18

600

600

930

575*575*125+893.1*680*110+1003.1*680*220

0.1756

BA.6818.90■

800

575*775*125+893.1*680*110+1003.1*880*220

0.1980

BA.6918.90■

900

575*875*125+893.1*680*110+1003.1*980*220

0.2093

BA.6018.90■

1000

575*975*125+893.1*680*110+1003.1*1080*220

0.2205

BA.6622.90■

22

600

600

1108

575*575*125+1070.9*680*110+1180.9*680*220

0.1967

BA.6822.90■

800

575*775*125+1070.9*680*110+1180.9*880*220

0.2192

BA.6922.90■

900

575*875*125+1070.9*680*110+1180.9*980*220

0.2304

BA.6022.90■

1000

575*975*125+1070.9*680*110+1180.9*1080*220

0.2416

BA.6627.90■

27

600

600

1330

575*575*125+1293.2*680*110+1403.2*680*220

0.2231

BA.6827.90■

800

575*775*125+1293.2*680*110+1403.2*880*220

0.2456

BA.6927.90■

900

575*875*125+1293.2*680*110+1403.2*980*220

0.2568

BA.6027.90■

1000

575*975*125+1293.2*680*110+1403.2*1080*220

0.2680

BA.6632.90■

32

600

600

1552

575*575*125+1515.4*680*110+1625.4*680*220

0.2495

BA.6832.90■

800

575*775*125+1515.4*680*110+1625.4*880*220

0.2720

BA.6932.90■

900

575*875*125+1515.4*680*110+1625.4*980*220

0.2832

BA.6032.90■

1000

575*975*125+1515.4*680*110+1625.4*1080*220

0.2944

BA.6637.90■

37

600

600

1775

575*575*125+1737.7*680*110+1847.7*680*220

0.2760

BA.6837.90■

800

575*775*125+1737.7*680*110+1847.7*880*220

0.2984

BA.6937.90■

900

575*875*125+1737.7*680*110+1847.7*980*220

0.3096

BA.6037.90■

1000

575*975*125+1737.7*680*110+1847.7*1080*220

0.3208

BA.6642.90■

42

600

600

1995

575*575*125+1959.9*680*110+2069.9*680*220

0.3024

BA.6842.90■

800

575*775*125+1959.9*680*110+2069.9*880*220

0.3248

BA.6942.90■

900

575*875*125+1959.9*680*110+2069.9*980*220

0.3360

BA.6042.90■

1000

575*975*125+1959.9*680*110+2069.9*1080*220

0.3472

BA.6647.90■

47

600

600

2217

575*575*125+2182.2*680*110+2292.2*680*220

0.3288

BA.6847.90■

800

575*775*125+2182.2*680*110+2292.2*680*220

0.3512

BA.6947.90■

900

575*875*125+2182.2*680*110+2292.2*680*220

0.3624

BA.6047.90■

1000

575*975*125+2182.2*680*110+2292.2*680*220

0.3736


颜色定义:

订购代码

颜色

BA.■■■■. ■■1

RAL9004

黑色

BA.■■■■. ■■2

RAL7035

浅灰色

颜色:

RAL9004

RAL7035

黑色

浅灰色
